Anschlagstifte

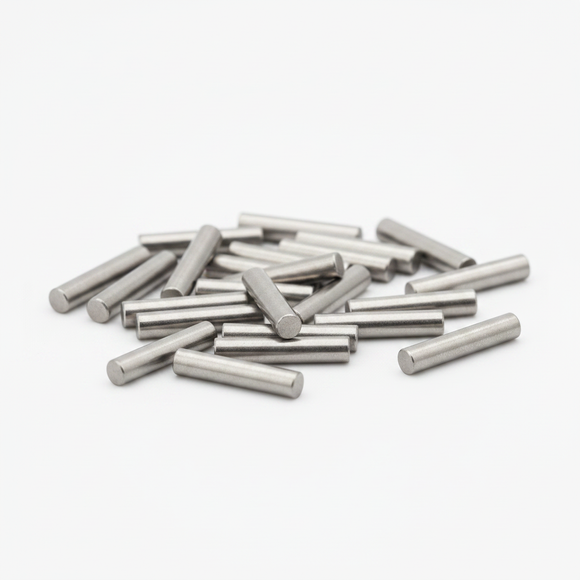

Präzisions Anschlagstifte für Klappmesser

Präzise Anschlagstifte zur Begrenzung der Klingenbewegung in Klappmessern. Sie gewährleisten einen definierten Öffnungs und Schließwinkel und garantieren einen zuverlässigen, reproduzierbaren Mechanismus.

Technische Daten:

Standard: DIN 6325
Material: Werkzeugstahl, gehärtet und geschliffen
Verfügbare Durchmesser: 2 mm, 3 mm, 4 mm

Eigenschaften:

Hohe Maßgenauigkeit durch Präzisionsschliff nach DIN 6325
Gehärtet für maximale Verschleißfestigkeit

Was ist DIN 6325?

DIN 6325 ist eine deutsche Industrienorm für gehärtete Stahlzylinderstifte. Die Stifte werden nach dem Härten präzisionsgeschliffen und erfüllen die Toleranz m6. Das bedeutet, der Stift ist geringfügig größer als sein Nenndurchmesser und wird mit leichtem Presssitz in das gebohrte Loch eingesetzt.

Welche Bohrungsgröße benötige ich?

Da diese Stifte auf die Toleranz m6 geschliffen sind und geringfügig über dem Nenndurchmesser liegen, muss das Loch gerieben werden, um einen korrekten Sitz zu erreichen. Wir empfehlen, etwas untermäßig vorzubohren und anschließend auf den Nenndurchmesser des Stifts aufzureiben:

2 mm Stift: Vorbohren auf 1,8 mm und Aufreiben auf 2 mm
3 mm Stift: Vorbohren auf 2,8 mm und Aufreiben auf 3 mm
4 mm Stift: Vorbohren auf 3,8 mm und Aufreiben auf 4 mm

Das Aufreiben gewährleistet ein sauberes, präzises Loch, in das der Stift korrekt eingesetzt werden kann. Wird auf Nenngröße gebohrt ohne aufzureiben, ist das Loch aufgrund des Bohrerlaufs leicht übermäßig und der Stift sitzt locker.

Tipp:

Bei der Arbeit mit synthetischen Griffmaterialien wie Micarta kann das Bohren auf Nenngröße ohne Aufreiben ein gutes Ergebnis liefern, da manche Materialien beim Bohren leicht komprimieren und sich wieder um den Stift schließen. Da das Verhalten je nach Material und Charge variiert, empfehlen wir immer, den Sitz an einem Reststück zu testen bevor das fertige Griffmaterial gebohrt wird.
